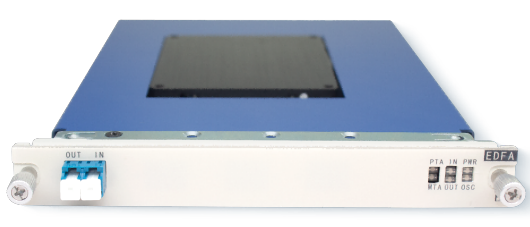

EDFA Optical Amplification Card FW6600-EDFA

The EDFA (Erbium-Doped  Fiber Amplifier)  optical  amplification Card is a module developed  by DFT for long-distance  transmission in digital optical fiber communications.The core component of  this  card  utilizes  highly  encapsulated  Pump  lasers.  It  incorporates  unique  ATC (Automatic  Temperature  Control)  circuitry  and  ACC  (Constant  Pump  Current  Control)  circuitry, ensuring high stability and reliability of the output power. With a professionally designed GFF (Gain Flattening Filter) and an excellent optical path design, it achieves optimal performance in terms of flatness  and  noise  reduction.  The card also  features APC  (Automatic Power Control)  and AGC (Automatic Gain Control) functions.

Product Features

  Supports optical amplification for C-band DWDM systems.

  Supports amplification with OSC signal input.Supports maximum saturated output power of +23dB and minimum input power of -35dB.

Supports   power   amplification,   line   amplification   (two-stage   optical   amplification),   and pre-amplification.

Monitoring  capabilities  include:  pump drive  current,  pump output  power,  pump switch status,pump temperature, input optical power, output optical power, and module temperature.

Supports  configuration  of  pump  switch, AGC  mode, and APC  mode  (adjustable  input/output optical power) .Supports SNMPbased unified network management platform with management options including CLI (telnet and console), Web, and NetView (graphical interface).  Includes optical monitoring port (MON).

 Product Specifications
